Цепные тали: виды, устройство и принцип работы (ручные и электрические)

Ручная цепная таль — это универсальное, экономически выгодное и компактное грузоподъемное устройство. Она является незаменимым помощником в строительстве, на складах, во время ремонтно-монтажных работ, на СТО и даже в быту. Главное преимущество этого механизма заключается в том, что он позволяет одному человеку без чрезмерных усилий поднимать и удерживать грузы, масса которых в сотни раз превышает его собственный вес.

Благодаря сочетанию небольшой массы, простоты конструкции и безотказной надежности, именно этот тип талей стабильно удерживает позиции одного из самых популярных на рынке грузоподъемного оборудования.

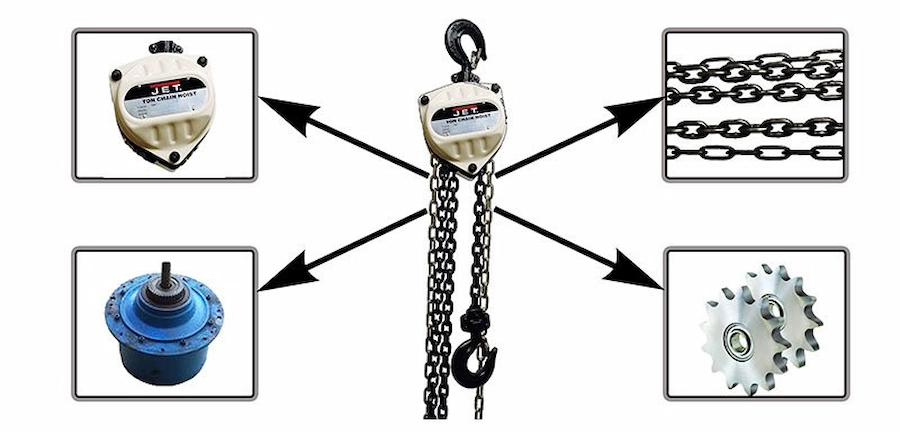

Конструкция и базовые узлы ручной цепной тали

Стандартная комплектация ручной цепной тали включает следующие ключевые рабочие элементы:

1. Грузовые и тяговые цепи с крюками — для надежной фиксации объекта;
2. Грузовые звездочки — направляющие механизмы, обеспечивающие плавное движение цепи;
3. Редуктор со встроенным грузоупорным тормозом — гарантирует безопасное удержание груза на заданной высоте без риска срыва;
4. Прочный защитный корпус — оберегает внутренние детали от механических повреждений и загрязнений.

Поскольку цепные тали функционируют исключительно за счет мышечной силы оператора, они являются полностью энергонезависимыми и экологически безопасными. В зависимости от производственных потребностей, устройство можно использовать стационарно (подвесив за верхний крюк) или сделать мобильным, закрепив на специальную тележку (каретку), которая легко перемещается по монорельсу или балке мостового крана.

Цепные тали выгодно отличаются от других видов подъемников благодаря следующим характеристикам:

• Максимальная компактность: идеально подходят для работы в ограниченных пространствах;
• Энергонезависимость: не требуют подключения к электрической сети;
• Экономичность: доступная цена самого механизма и минимальные затраты на обслуживание;
• Выские рабочие показатели: способность работать с большой грузоподъемностью и на значительной высоте подъема;
• Надежность: простая конструкция минимизирует риск поломок, а ремонт или замена деталей выполняются максимально быстро;
• Эргономичность: легкость эксплуатации без необходимости длительного обучения персонала;
• Универсальность: невероятно широкая область практического использования.

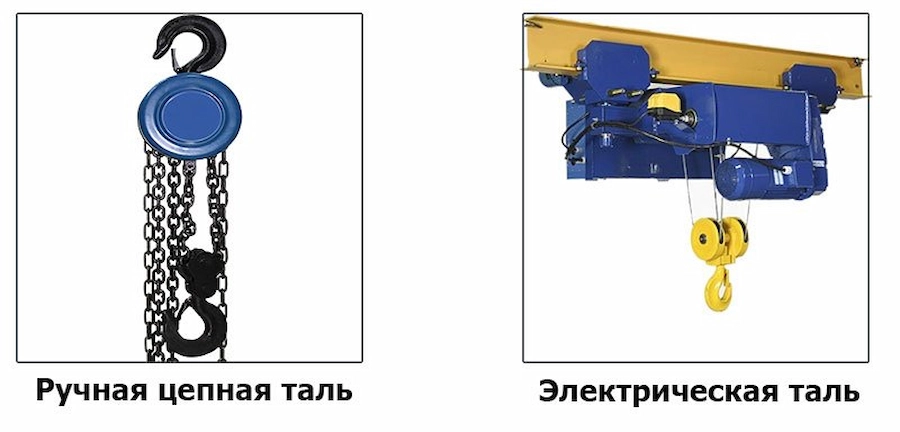

Разновидности цепных талей: ручные и электрические

Глобально весь ассортимент цепных талей подразделяется на две основные категории:

• ручные;
• электрические (тельферы).

Особенности ручных талей

Ручная цепная таль — это автономное оборудование для подъема и удержания тяжелых предметов и конструкций. Принцип ее работы базируется на использовании двух цепей: одна служит для передачи тягового усилия оператора, а другая непосредственно поднимает груз.

Ручные тали, в свою очередь, классифицируются по типу передаточного механизма на рычажные и шестеренные.

Рычажная таль осуществляет подъем веса за счет возвратно-поступательных движений рычага, вмонтированного в корпус устройства. Меняя переключатель направления, оператор может поднимать или опускать груз. Главное условие — человек должен находиться непосредственно возле самого механизма (удобно при работе в колодцах, траншеях или для натяжения тросов).

Шестеренная таль предназначена для работы с грузами массой до 10 тонн. Ее конструкция позволяет закрепить механизм высоко под потолком, тогда как оператор остается на земле и управляет процессом, перебирая приводную цепь. Длина такой цепи может варьироваться от 3 до 12 метров, что значительно облегчает ее поднятие на расстояние, превышающее рост человека. Часто такие тали подвешивают к движущейся по двутавровой балке вагонетке (в народе именуемой «кошкой»), чтобы перемещать груз в горизонтальной плоскости.

Специфика электрических цепных талей

Электрическая таль (тельфер) — это современная подвесная грузоподъемная конструкция, оборудованная электроприводом. Она значительно ускоряет рабочий цикл и полностью снимает физическую нагрузку с работника. Основными составляющими системы являются металлическая цепь (или стальной трос), а также неподвижный и подвижный блоки.

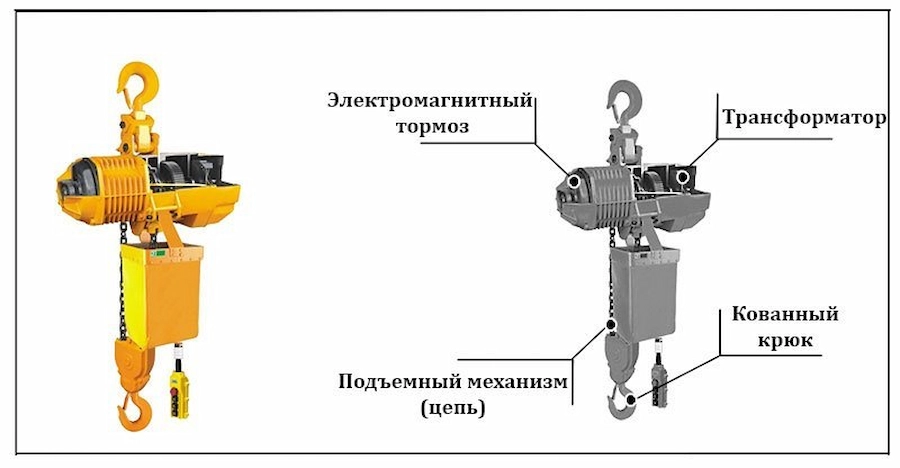

Конструктивные элементы электроталей

Эффективная, плавная и надежная работа талей на электрическом приводе не сможет осуществиться без следующих деталей:

1. мощного электродвигателя;
2. специализированного редуктора для электрического двигателя;
3. блочной системы, составляющие которой объединяются лопарями;
4. шкивов для надежного укрепления;
5. предохранительных защелок на крюках для удержания груза;
6. чувствительной системы тормозов;
7. подъемного механизма (каната или цепи).

Сфера применения цепной тали достаточно широка. Поскольку она используется во всех отраслях человеческой деятельности, связанных с подъемом грузов: в цехах, станциях техобслуживания, складах, строительных площадках, портах. Купить лебедку и использовать можно как самостоятельно, так и в составе более сложных грузоподъемных механизмов.
