Ланцюгові талі: види, будова та принцип роботи (ручні й електричні)

Ручна ланцюгова таль — це універсальний, економічно вигідний та компактний вантажопідйомний пристрій. Вона є незамінним помічником у будівництві, на складах, під час ремонтно-монтажних робіт, на СТО та навіть у побуті. Головна перевага цього механізму полягає в тому, що він дозволяє одній людині без надмірних зусиль піднімати й утримувати вантажі, маса яких у сотні разів перевищує її власну вагу.

Завдяки поєднанню невеликої маси, простоти конструкції та безвідмовної надійності, саме цей тип талей стабільно утримує позиції одного з найпопулярніших на ринку вантажопідйомного обладнання.

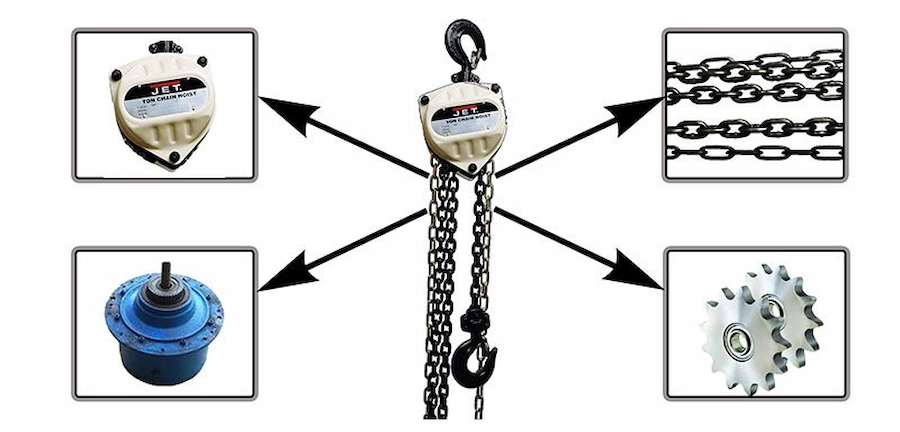

Конструкція та базові вузли ручної ланцюгової талі

Стандартна комплектація ручної ланцюгової талі включає такі ключові робочі елементи:

1. Вантажні та тягові ланцюги з гаками — для надійної фіксації об'єкта;
2. Вантажні зірочки — направляючі механізми, що забезпечують плавний рух ланцюга;
3. Редуктор із вбудованим вантажоупорним гальмом — гарантує безпечне утримання вантажу на заданій висоті без ризику зриву;
4. Міцний захисний корпус — оберігає внутрішні деталі від механічних пошкоджень та забруднень.

Оскільки ланцюгові талі функціонують виключно за рахунок м'язової сили оператора, вони є повністю енергонезалежними та екологічно безпечними. Залежно від виробничих потреб, пристрій можна використовувати стаціонарно (підвісивши за верхній гак) або зробити мобільним, закріпивши на спеціальний візок (каретку), що легко пересувається по монорейці чи балці мостового крана.

Ланцюгові талі вигідно відрізняються від інших видів підйомників завдяки таким характеристикам:

• Максимальна компактність: ідеально підходять для роботи у вузьких та важкодоступних місцях;
• Енергонезалежність: не потребують підключення до електромережі;
• Економічність: доступна ціна самого механізму та мінімальні витрати на обслуговування;
• Високі робочі показники: здатність працювати з великою вагою та на значній висоті підйому;
• Надійність: проста конструкція мінімізує ризик поломок, а ремонт чи заміна деталей виконуються максимально швидко;
• Ергономічність: легкість експлуатації без необхідності тривалого навчання персоналу;
• Універсальність: неймовірно широка сфера практичного застосування.

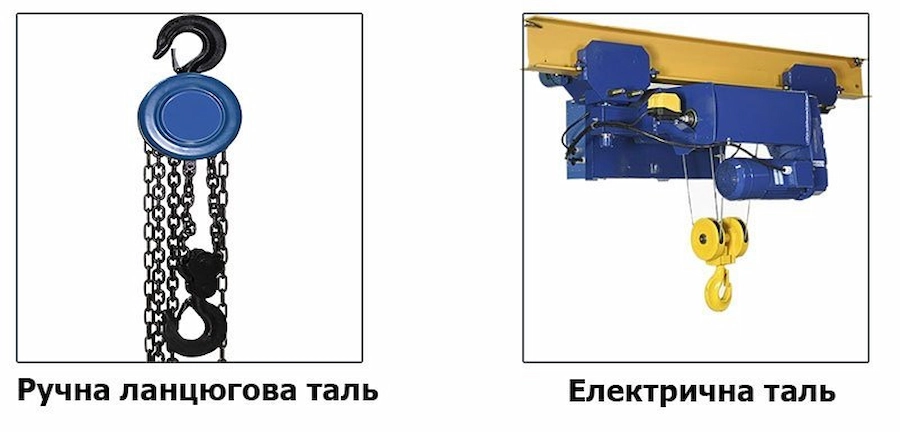

Різновиди ланцюгових талей: ручні та електричні

Глобально весь асортимент ланцюгових талей поділяється на дві основні категорії:

• ручні;
• електричні (тельфери).

Особливості ручних талей

Ручна ланцюгова таль — це автономне обладнання для підйому та утримання важких предметів і конструкцій. Принцип її роботи базується на використанні двох ланцюгів: один слугує для передачі тягового зусилля оператора, а інший безпосередньо піднімає вантаж.

Ручні талі, у свою чергу, класифікуються за типом передавального механізму на важільні та шестеренні.

Важільна таль здійснює підйом ваги за рахунок зворотно-поступальних рухів важеля, вмонтованого в корпус пристрою. Змінюючи перемикач напрямку, оператор може піднімати або опускати вантаж. Головна умова — людина повинна знаходитися безпосередньо біля самого механізму (зручно при роботі в колодязях, траншеях або для натягування тросів).

Шестеренна таль призначена для роботи з вантажами масою до 10 тонн. Її конструкція дозволяє закріпити механізм високо під стелею, тоді як оператор залишається на землі і керує процесом, перебираючи приводний ланцюг. Довжина такого ланцюга може варіюватися від 3 до 12 метрів, що значно полегшує роботу в приміщеннях з високими стелями. Часто такі талі підвішують до приводної або холостої вагонетки (у народі — «кішки»), щоб переміщати вантаж по балці у горизонтальній площині.

Специфіка електричних ланцюгових талей

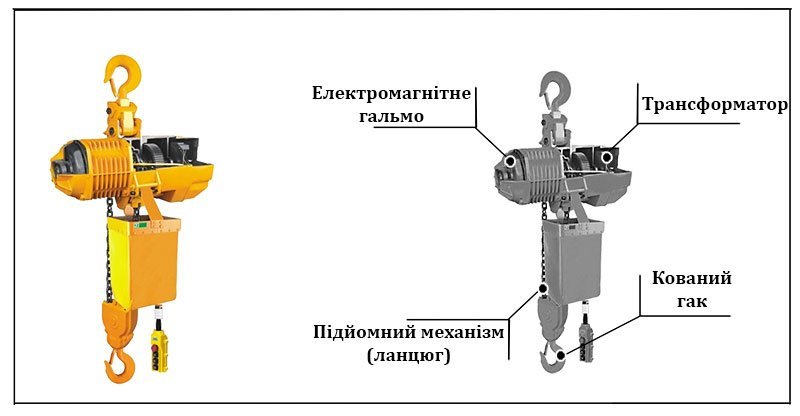

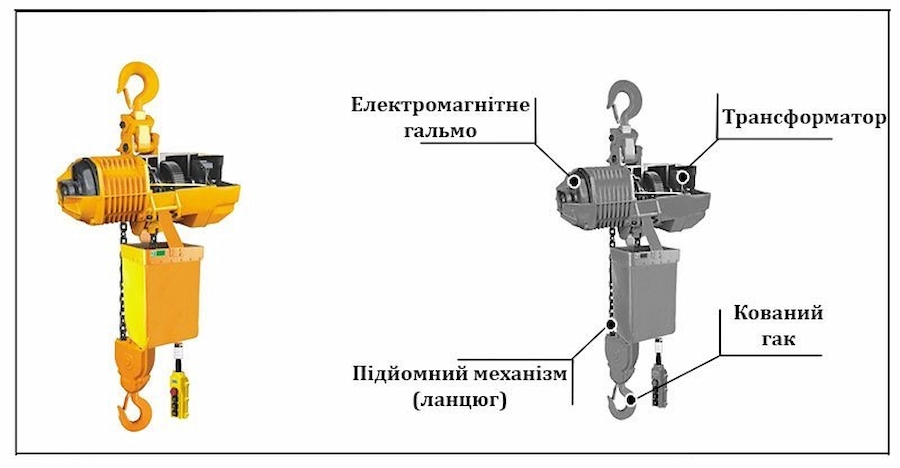

Електрична таль (тельфер) — це сучасна підвісна вантажопідйомна система, обладнана електроприводом. Вона значно пришвидшує робочий цикл та повністю знімає фізичне навантаження з працівника. Основними компонентами системи є міцний вантажний ланцюг (або сталевий трос), а також рухомий і нерухомий блоки.

Конструктивні елементи електроталей

Ефективна, плавна та безпечна робота талей на електричному приводі забезпечується завдяки злагодженій взаємодії таких деталей:

1. потужного електродвигуна;
2. спеціалізованого редуктора;
3. системи блоків та шківів для оптимізації підйомного зусилля;
4. надійних кріпильних елементів (гаків, кареток);
5. запобіжних засувок на гаках для утримання вантажу від зісковзування;
6. чутливої гальмівної системи;
7. самого підйомного елемента (високоміцного ланцюга або каната).

Сфера застосування ланцюгових талей практично необмежена. Вони затребувані у всіх галузях людської діяльності, де виникає потреба у безпечному підйомі та переміщенні тягарів: від промислових цехів і портів до складських комплексів та будівельних майданчиків. Залежно від поставлених завдань, ви можете купити лебідку чи таль для автономного використання, або ж інтегрувати їх як робочий вузол у більш складні багатокомпонентні вантажопідйомні системи.
